アーキテクチャ

StarRocks はシンプルなアーキテクチャを持っています。システム全体は、フロントエンドとバックエンドの2種類のコンポーネントで構成されています。フロントエンドノードは FE と呼ばれます。バックエンドノードには BE と CN (Compute Nodes) の2種類があります。データがローカルストレージに保存される場合は BE が、オブジェクトストレージや HDFS に保存される場合は CN がデプロイされます。StarRocks は外部コンポーネントに依存せず、デプロイとメンテナンスが簡単です。ノードはサービスのダウンタイムなしに水平スケーリングできます。さらに、StarRocks にはメタデータとサービスデータのレプリカメカニズムがあり、データの信頼性を高め、単一障害点 (SPOF) を効率的に防ぎます。

StarRocks は MySQL プロトコルと互換性があり、標準 SQL をサポートしています。ユーザーは MySQL クライアントから簡単に StarRocks に接続し、即座に貴重なインサイトを得ることができます。

アーキテクチャの選択

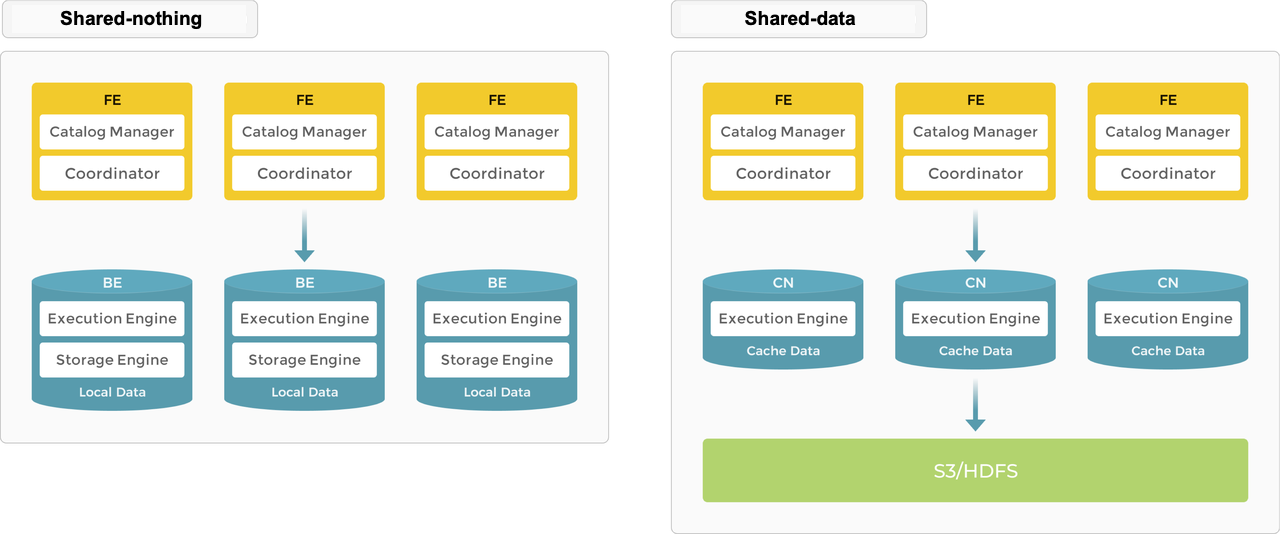

StarRocks は共有なし (各 BE がローカルストレージにデータの一部を持つ) と共有データ (すべてのデータがオブジェクトストレージまたは HDFS にあり、各 CN はローカルストレージにキャッシュのみを持つ) をサポートしています。ニーズに応じてデータの保存場所を決定できます。

共有なし

ローカルストレージはリアルタイムクエリのクエリ遅延を改善します。

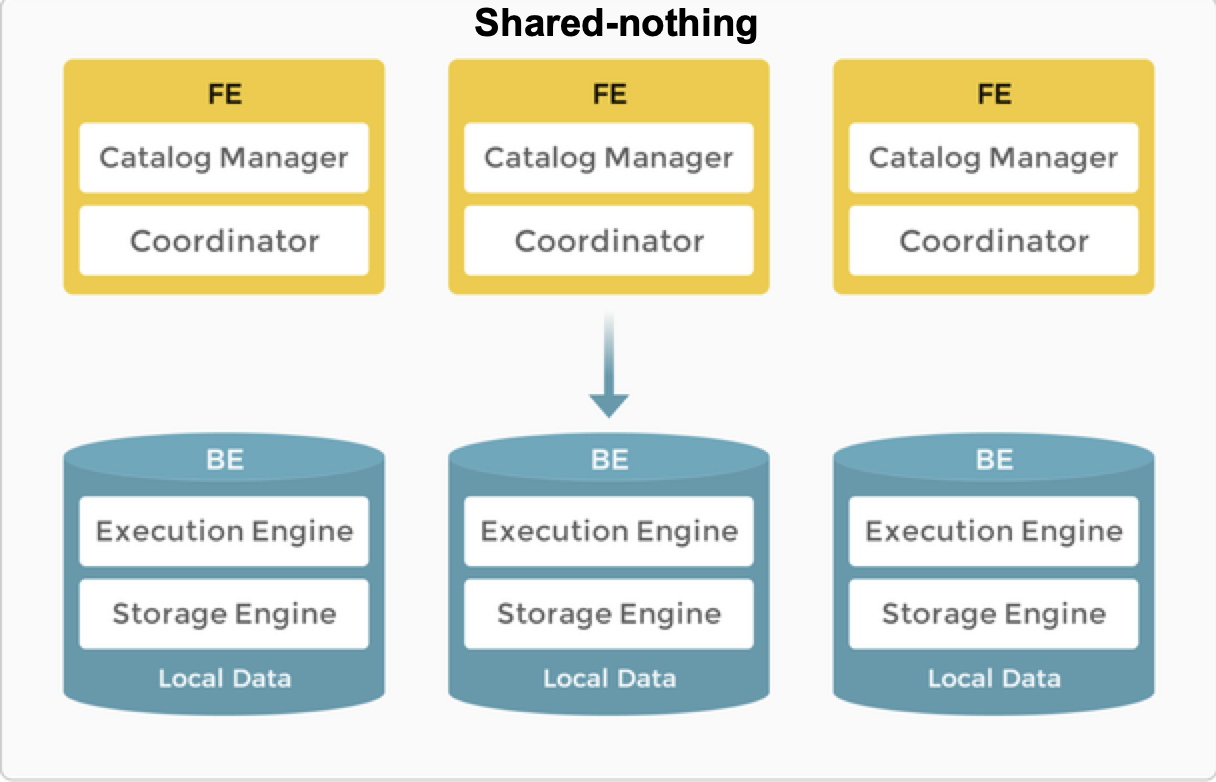

典型的な大規模並列処理 (MPP) データベースとして、StarRocks は共有なしアーキテクチャをサポートしています。このアーキテクチャでは、BE がデータストレージと計算の両方を担当します。BE モードでのローカルデータへの直接アクセスにより、データ転送やデータコピーを避け、超高速のクエリと分析パフォーマンスを提供するローカル計算が可能になります。このアーキテクチャはマルチレプリカデータストレージをサポートし、高い同時実行クエリを処理するクラスタの能力を強化し、データの信頼性を確保します。最適なクエリパフォーマンスを追求するシナリオに適しています。

ノード

共有なしアーキテクチャでは、StarRocks は FE と BE の2種類のノードで構成されています。

• FE はメタデータ管理と実行計画の構築を担当します。
• BE はクエリ計画を実行し、データを保存します。BE はローカルストレージを利用してクエリを加速し、マルチレプリカメカニズムで高いデータ可用性を確保します。

FE

FE はメタデータ管理、クライアント接続管理、クエリ計画、クエリスケジューリングを担当します。各 FE は BDB JE (Berkeley DB Java Edition) を使用してメタデータの完全なコピーをメモリ内に保存および維持し、すべての FE 間で一貫したサービスを提供します。FE はリーダー、フォロワー、オブザーバーとして機能できます。リーダーノードがクラッシュした場合、フォロワーが Raft プロトコルに基づいてリーダーを選出します。

FE の役割	メタデータ管理	リーダー選出
Leader	リーダー FE はメタデータの読み書きを行います。フォロワーとオブザーバー FE はメタデータを読み取ることしかできません。彼らはメタデータの書き込み要求をリーダー FE にルーティングします。リーダー FE はメタデータを更新し、Raft プロトコルを使用してメタデータの変更をフォロワーとオブザーバー FE に同期します。メタデータの変更がフォロワー FE の半数以上に同期された後にのみ、データの書き込みが成功したと見なされます。	リーダー FE は技術的にはフォロワーノードでもあり、フォロワー FE から選出されます。リーダー選出を行うには、クラスタ内のフォロワー FE の半数以上がアクティブである必要があります。リーダー FE が障害を起こした場合、フォロワー FE は新たなリーダー選出を開始します。
Follower	フォロワーはメタデータを読み取ることしかできません。彼らはリーダー FE からログを同期して再生し、メタデータを更新します。	フォロワーはリーダー選出に参加し、クラスタ内のフォロワーの半数以上がアクティブである必要があります。
Observer	オブザーバーはリーダー FE からログを同期して再生し、メタデータを更新します。	オブザーバーはクラスタのクエリ同時実行性を高めるために主に使用されます。オブザーバーはリーダー選出に参加せず、したがってクラスタにリーダー選出の負担をかけません。

BE

BE はデータストレージと SQL 実行を担当します。

• データストレージ: BE は同等のデータストレージ能力を持っています。FE は事前定義されたルールに基づいてデータを BE に分配します。BE は取り込んだデータを変換し、必要な形式にデータを書き込み、データのインデックスを生成します。

• SQL 実行: FE は各 SQL クエリをクエリのセマンティクスに従って論理実行計画に解析し、その後、論理計画を BE で実行可能な物理実行計画に変換します。目的のデータを保存している BE がクエリを実行します。これにより、データの転送やコピーが不要になり、高いクエリパフォーマンスを実現します。

共有データ

オブジェクトストレージと HDFS はコスト、信頼性、スケーラビリティの利点を提供します。ストレージのスケーラビリティに加えて、CN ノードはデータの再バランスを必要とせずに追加および削除できます。

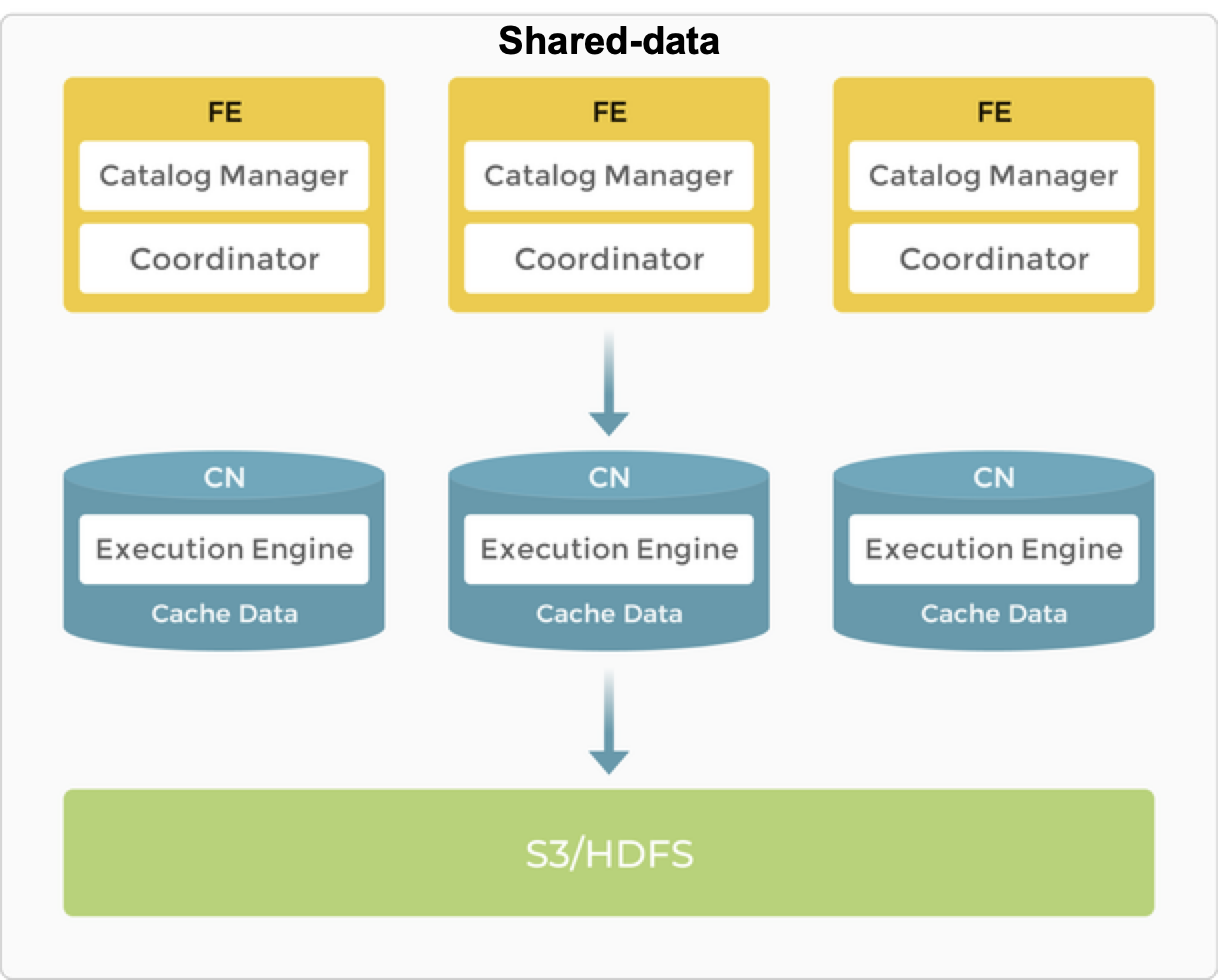

共有データアーキテクチャでは、BE は「コンピュートノード (CN)」に置き換えられ、データの計算タスクとホットデータのキャッシュのみを担当します。データは、Amazon S3、GCP、Azure Blob Storage、MinIO などの低コストで信頼性の高いリモートストレージシステムに保存されます。キャッシュがヒットした場合、クエリパフォーマンスは共有なしアーキテクチャと同等です。CN ノードは数秒でオンデマンドで追加または削除できます。このアーキテクチャはストレージコストを削減し、より良いリソース分離、高い弾力性とスケーラビリティを確保します。

共有データアーキテクチャは、共有なしアーキテクチャと同様にシンプルなアーキテクチャを維持しています。FE と CN の2種類のノードのみで構成されています。唯一の違いは、ユーザーがバックエンドオブジェクトストレージをプロビジョニングする必要があることです。

ノード

共有データアーキテクチャの FE は、共有なしアーキテクチャと同じ機能を提供します。

BE は CN (Compute Nodes) に置き換えられ、ストレージ機能はオブジェクトストレージまたは HDFS にオフロードされます。CN はステートレスなコンピュートノードで、データのストレージを除く BE のすべての機能を実行します。

ストレージ

StarRocks 共有データクラスタは、オブジェクトストレージ (例えば、AWS S3、Google GCS、Azure Blob Storage、MinIO) と HDFS の2つのストレージソリューションをサポートしています。

共有データクラスタでは、データファイル形式は共有なしクラスタと一致しています (ストレージと計算が結合されています)。データはセグメントファイルに組織化され、クラウドネイティブテーブルでさまざまなインデックス技術が再利用されます。これらのテーブルは、特に共有データクラスタで使用されます。

キャッシュ

StarRocks 共有データクラスタは、データストレージと計算を分離し、それぞれを独立してスケールさせることができるため、コストを削減し、弾力性を高めます。ただし、このアーキテクチャはクエリパフォーマンスに影響を与える可能性があります。

その影響を軽減するために、StarRocks はメモリ、ローカルディスク、リモートストレージを含む多層データアクセスシステムを確立し、さまざまなビジネスニーズによりよく対応します。

ホットデータに対するクエリはキャッシュを直接スキャンし、その後ローカルディスクをスキャンしますが、コールドデータはオブジェクトストレージからローカルキャッシュにロードされ、後続のクエリを加速します。ホットデータをコンピュートユニットに近づけることで、StarRocks は真に高性能な計算とコスト効率の高いストレージを実現します。さらに、コールドデータへのアクセスはデータプリフェッチ戦略で最適化されており、クエリのパフォーマンス制限を効果的に排除しています。

テーブルを作成する際にキャッシングを有効にすることができます。キャッシングが有効になっている場合、データはローカルディスクとバックエンドオブジェクトストレージの両方に書き込まれます。クエリ中、CN ノードはまずローカルディスクからデータを読み取ります。データが見つからない場合、バックエンドオブジェクトストレージから取得され、同時にローカルディスクにキャッシュされます。

実践で学ぶ

クイックスタート を試して、StarRocks を現実的なシナリオで使用する概要を把握しましょう。
